Konektor Ecofilm

Popis produktu

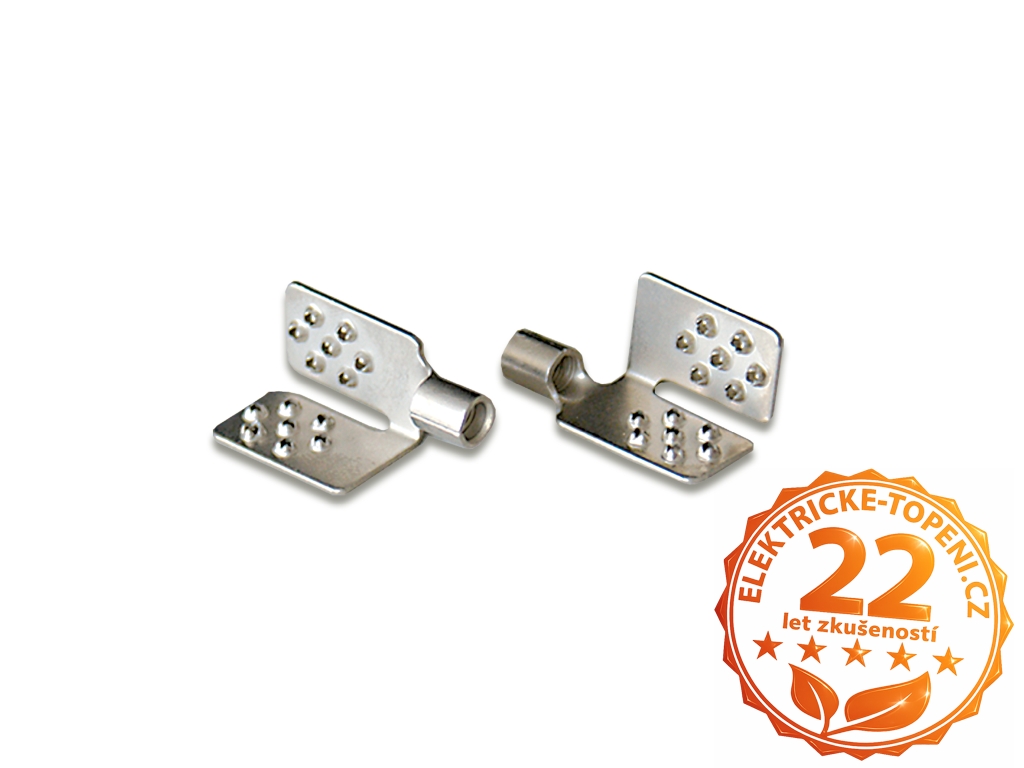

Konektor Ecofilm je připojovací konektor určený pro všechny typy topných folií. Slouží k pevnému a spolehlivému spojení připojovacího vodiče se sběrnicí (měděným páskem) topné folie.

Montáž začíná vložením odizolovaného konce připojovacího vodiče do dutinky konektoru a jeho zalisováním pomocí lisovacích kleští. Pozor: dutinka konektoru má průměr 3 mm a připojovací vodiče mají průměr 1,5 mm. Jde-li o krajní konektor s jediným vodičem, vodič se přeloží tak, aby se zdvojnásobil jeho průměr. Do konektorů určených pro vnitřní pásy folie se vkládají dva vodiče, které se před vložením spirálově stočí.

Po nalisování vodiče do dutinky se konektor umístí na střed měděného pásku (sběrnice) topné folie a přitiskne se tlakem prstů. Definitivní zajištění polohy a konečné zalisování se provede opět pomocí lisovacích kleští, aby byl spoj mechanicky i elektricky stabilní.

Dodržujte správné pořadí operací: vždy nejprve lisujte připojovací vodič do dutinky konektoru a až poté konektor na folii. Postup nikdy neprovádějte obráceně.

• Kompatibilní se všemi typy folií
• Dutinka 3 mm, vodiče průměr 1,5 mm
• Možnost zdvojení vodiče u krajního konektoru
• Pro vnitřní pásy použití dvou spirálově stočených vodičů
• Zalisování a zajištění pomocí lisovacích kleští
• Umístění na střed měděného pásku a dočasné přitlačení prsty před konečným zalisováním
